Inspección de Ingeniería
Diagnóstico de Fallas (Bento Hub)

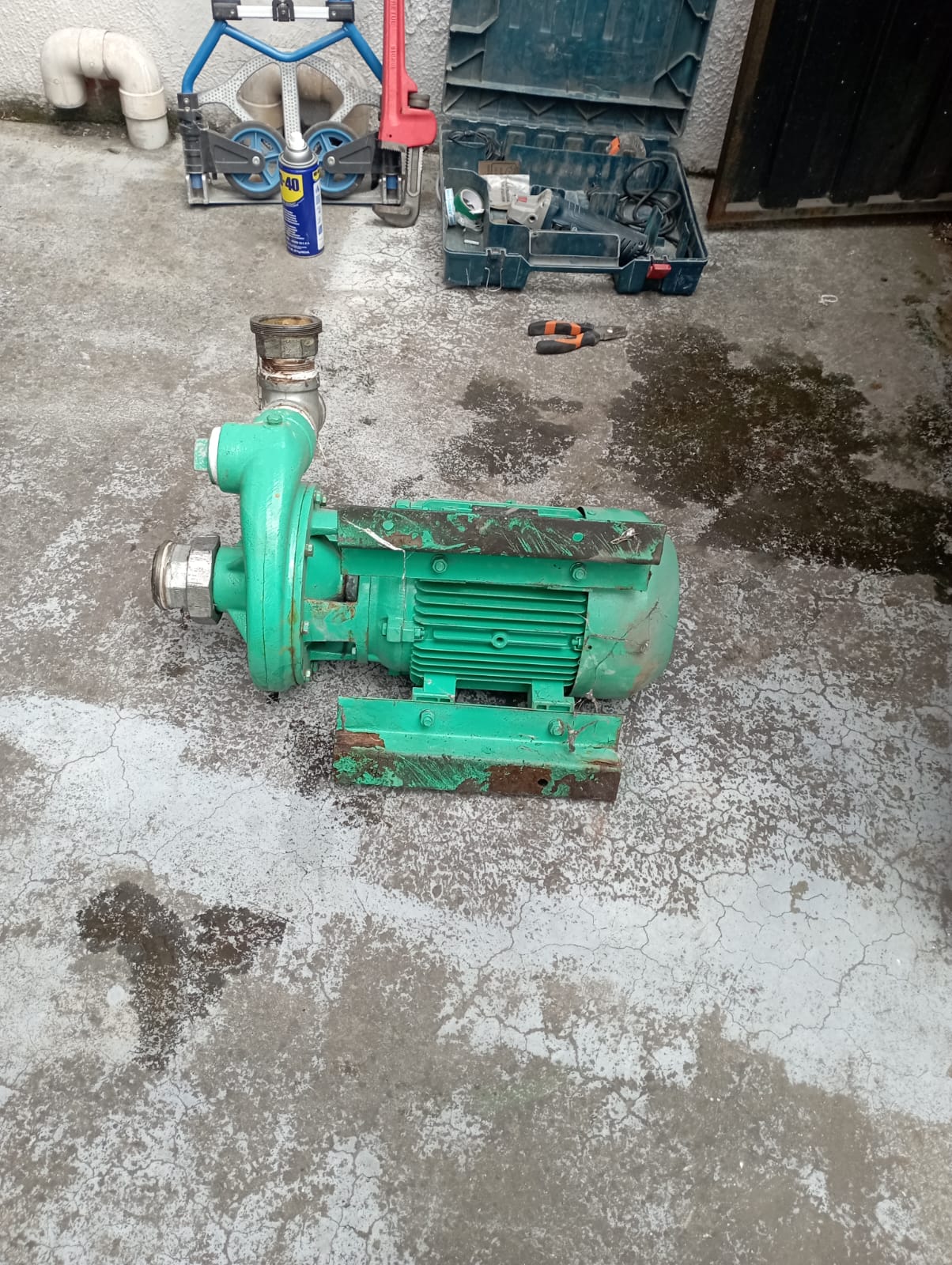

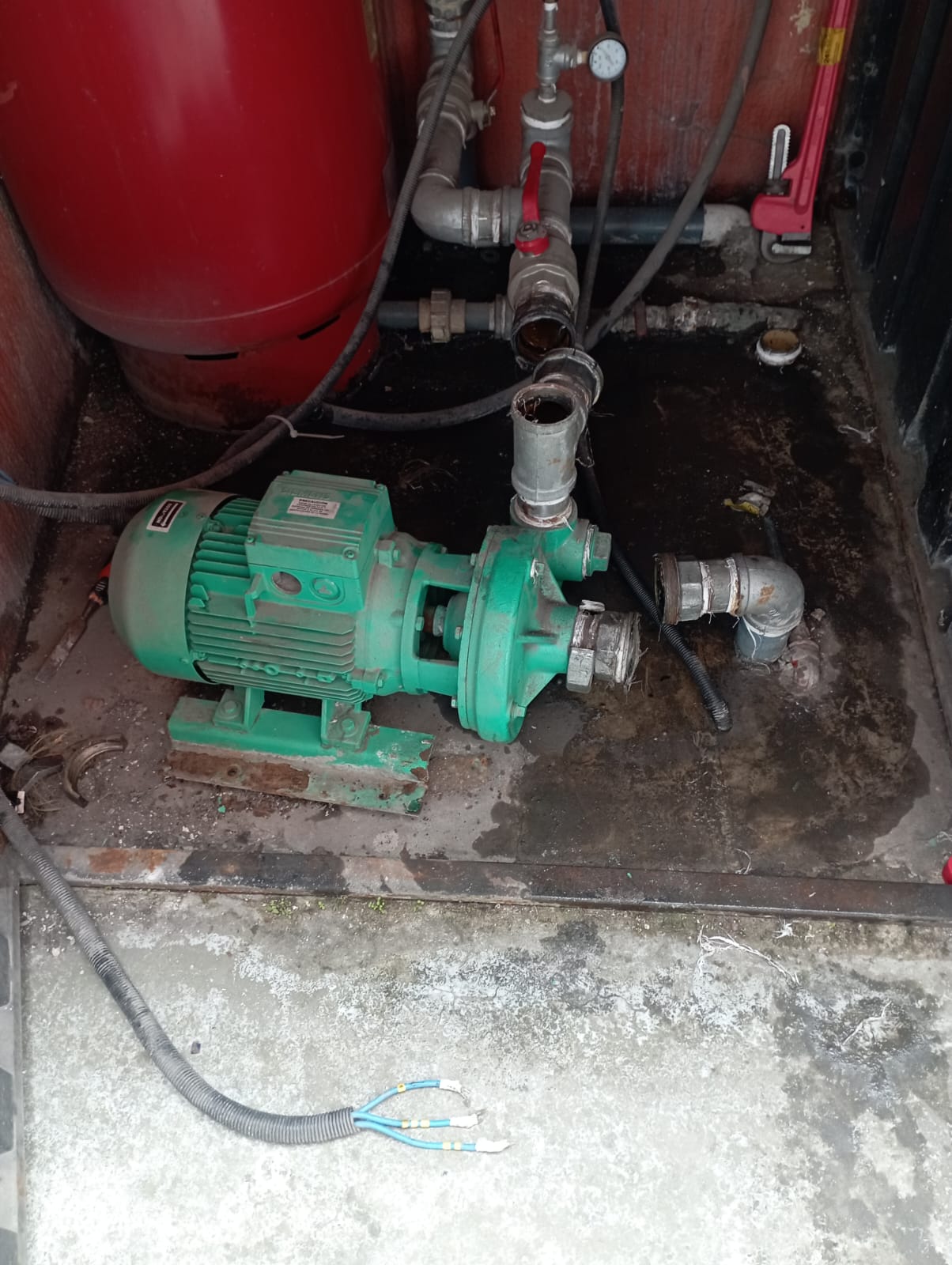

Fallo Crítico: Sello Mecánico del Eje

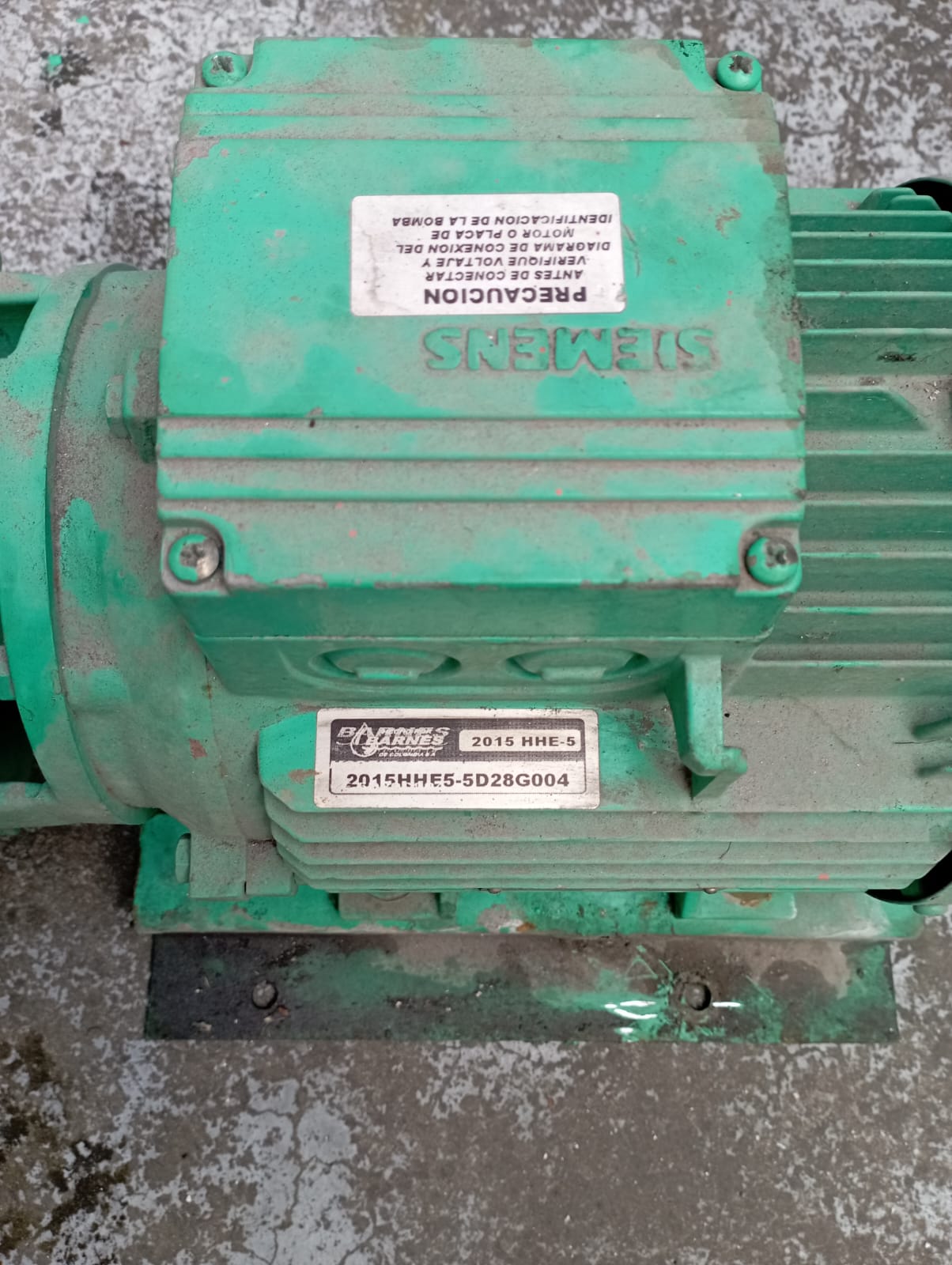

La junta dinámica (Tipo 21 de 1-1/4") superó su vida operativa provocando filtración severa de agua. El goteo continuo salpicó la brida de acoplamiento, acumulando sarro metálico y amenazando la integridad del motor Siemens.
ESTADO: CRÍTICO (REEMPLAZO INMEDIATO)
Análisis Causa Raíz (5 Porqués)
Desglose deductivo del origen del fallo operacional en el sistema:
1

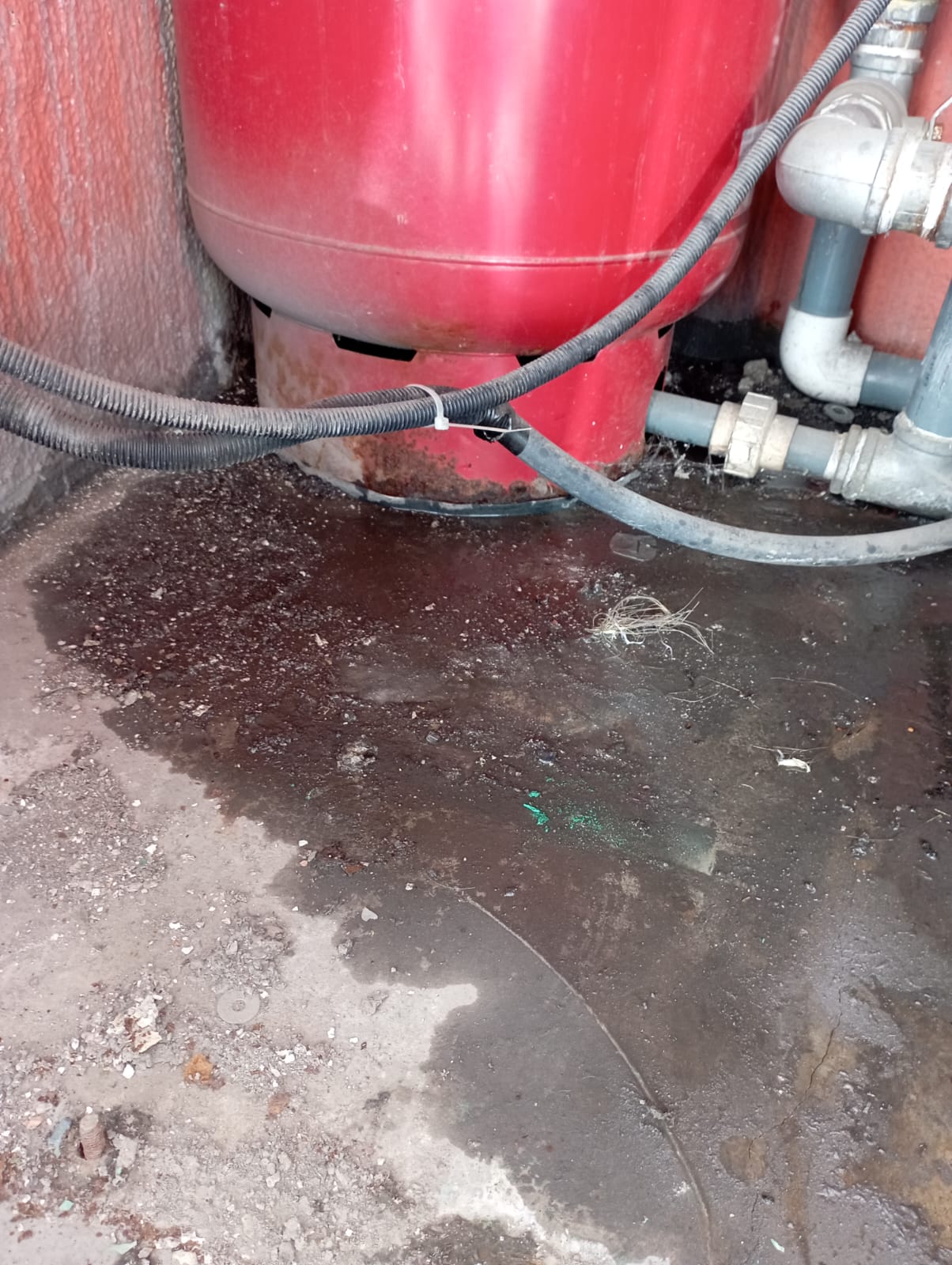

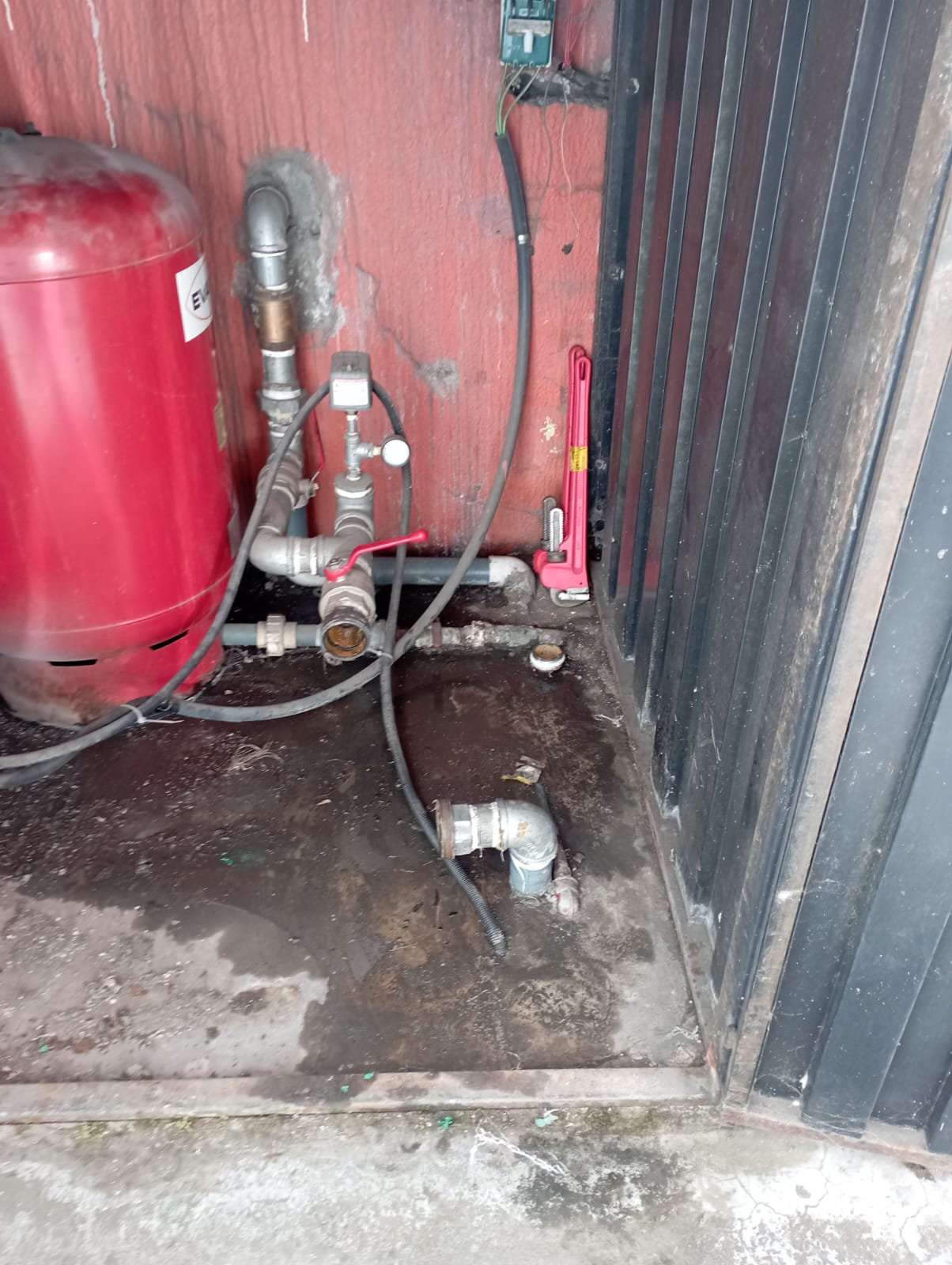

Síntoma Fuga en cuarto de máquinas.
2
Causa Inmediata Filtración a lo largo del eje.
3
Fallo Mecánico Desgaste del sello de 1-1/4".
4
Causa Física Fatiga de elastómeros de NBR (~11 años).
5
Causa Raíz Ausencia de mantenimiento preventivo.

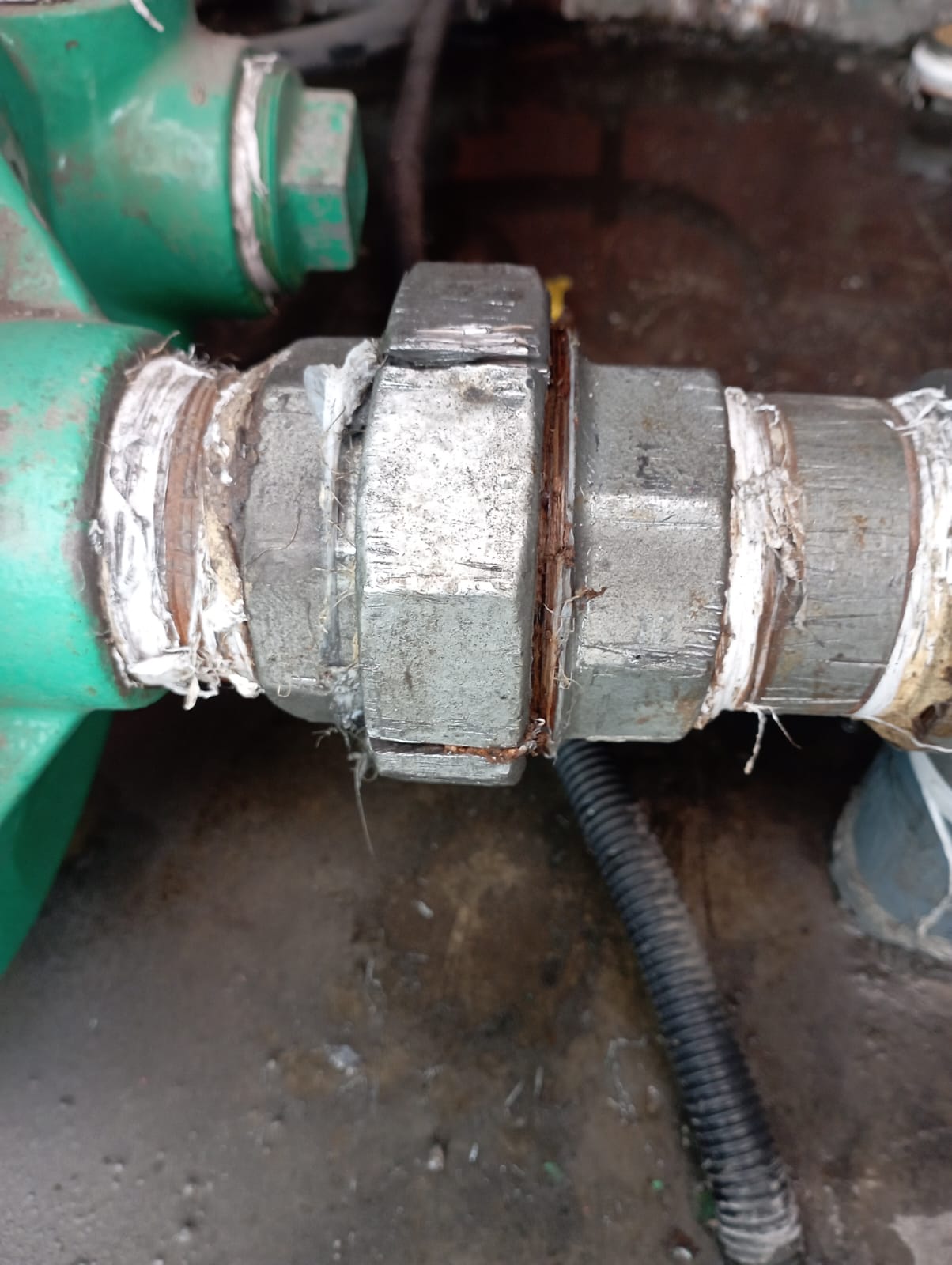

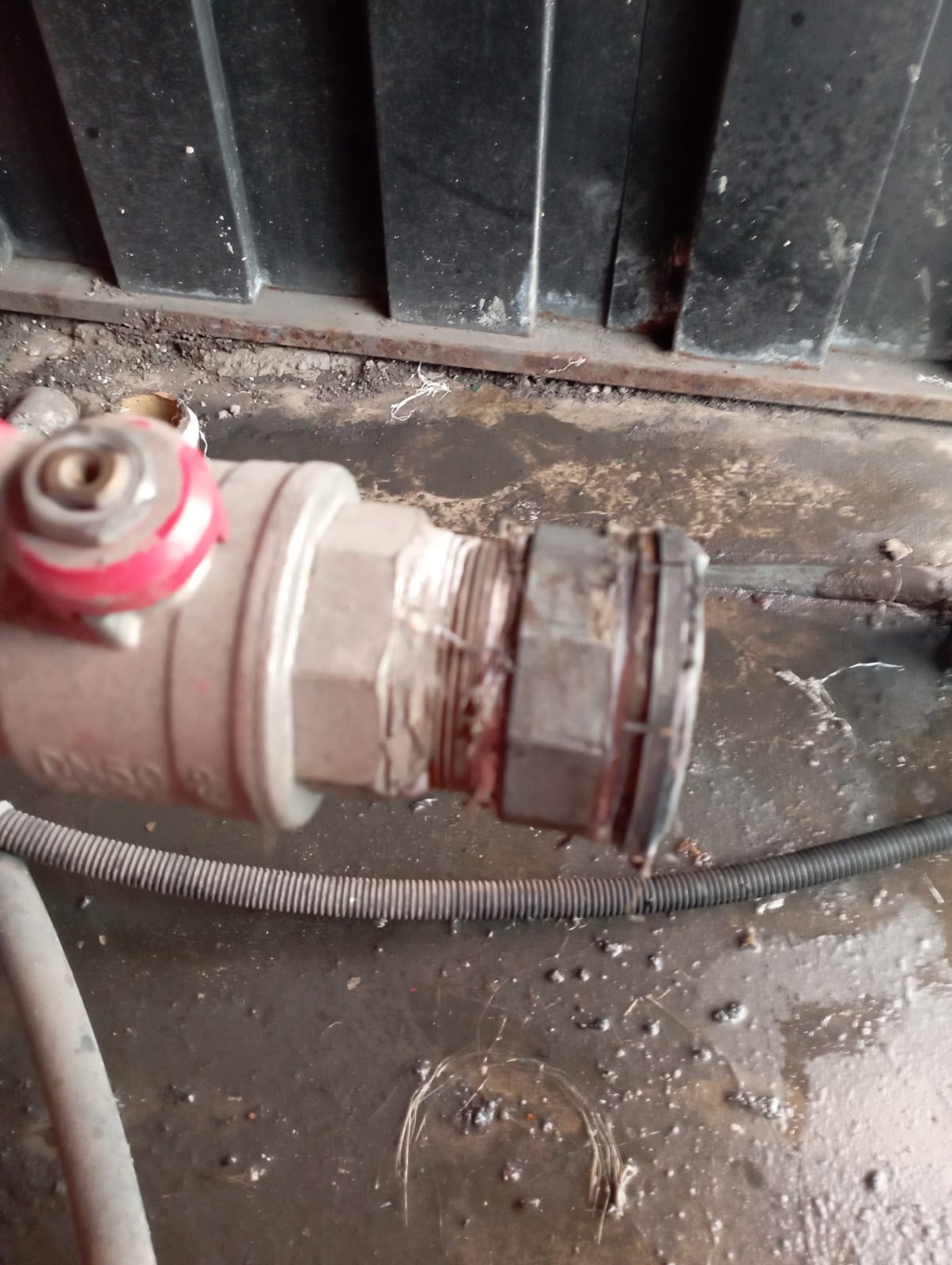

Corrosión de Accesorios

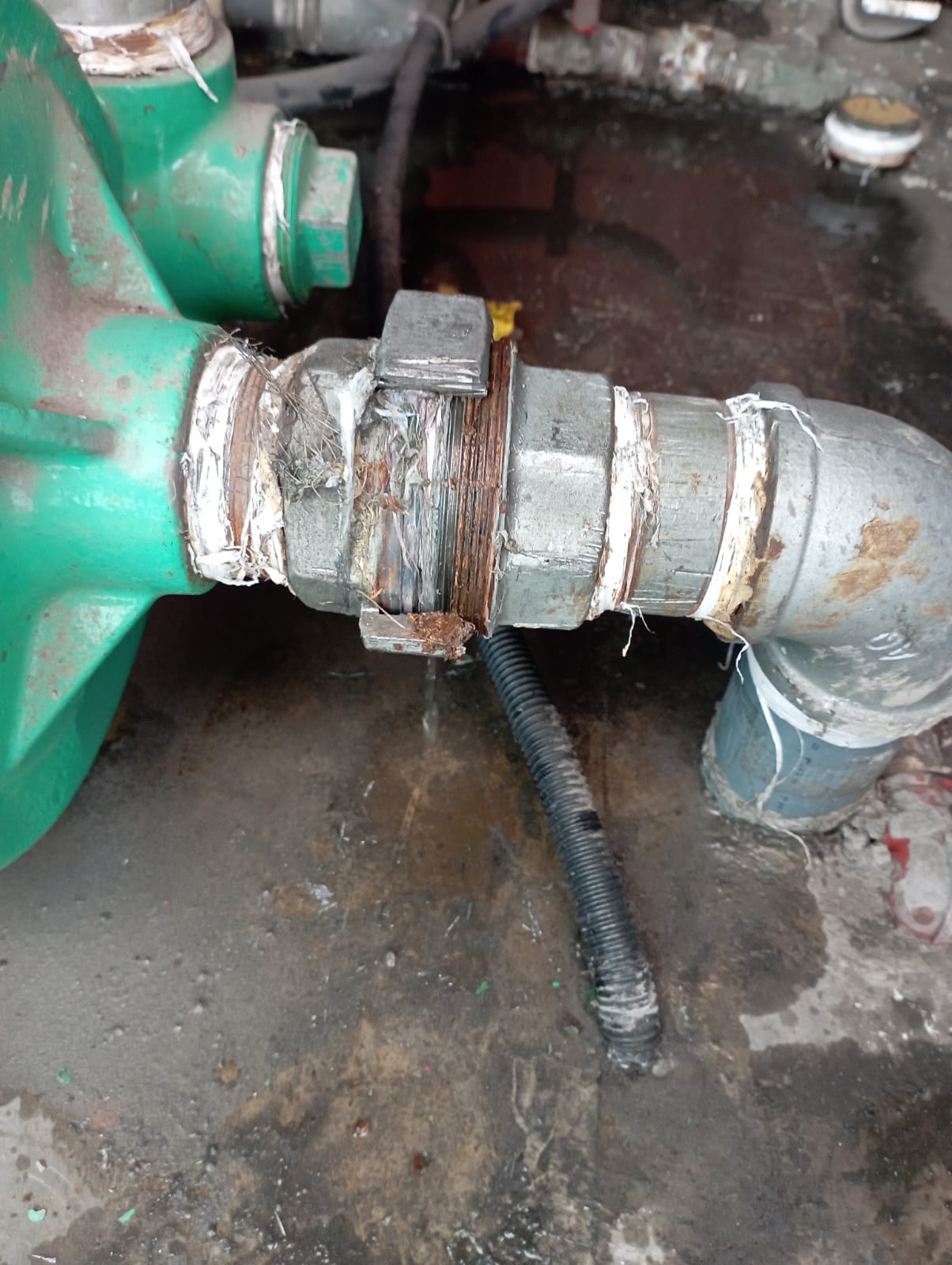

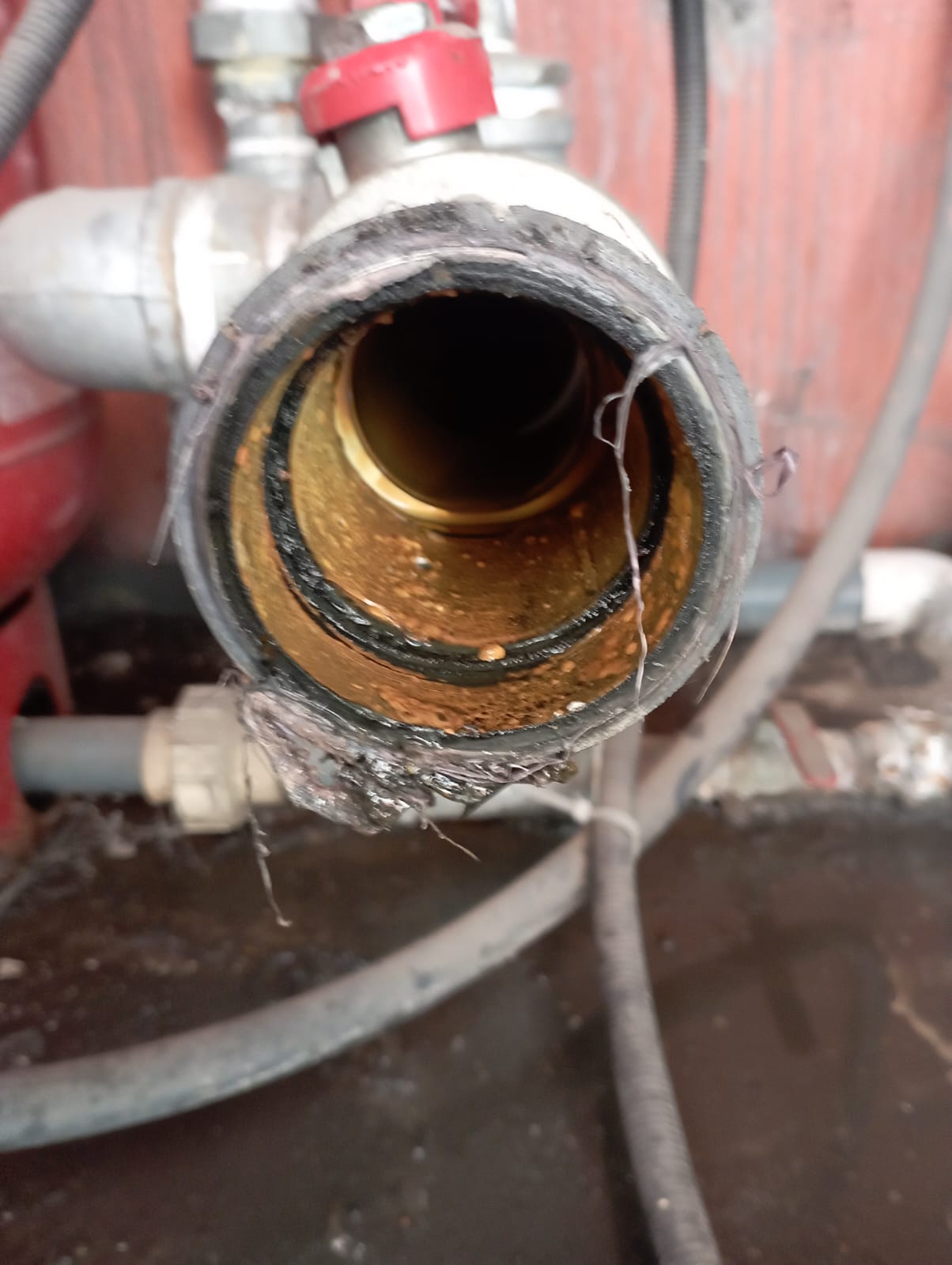

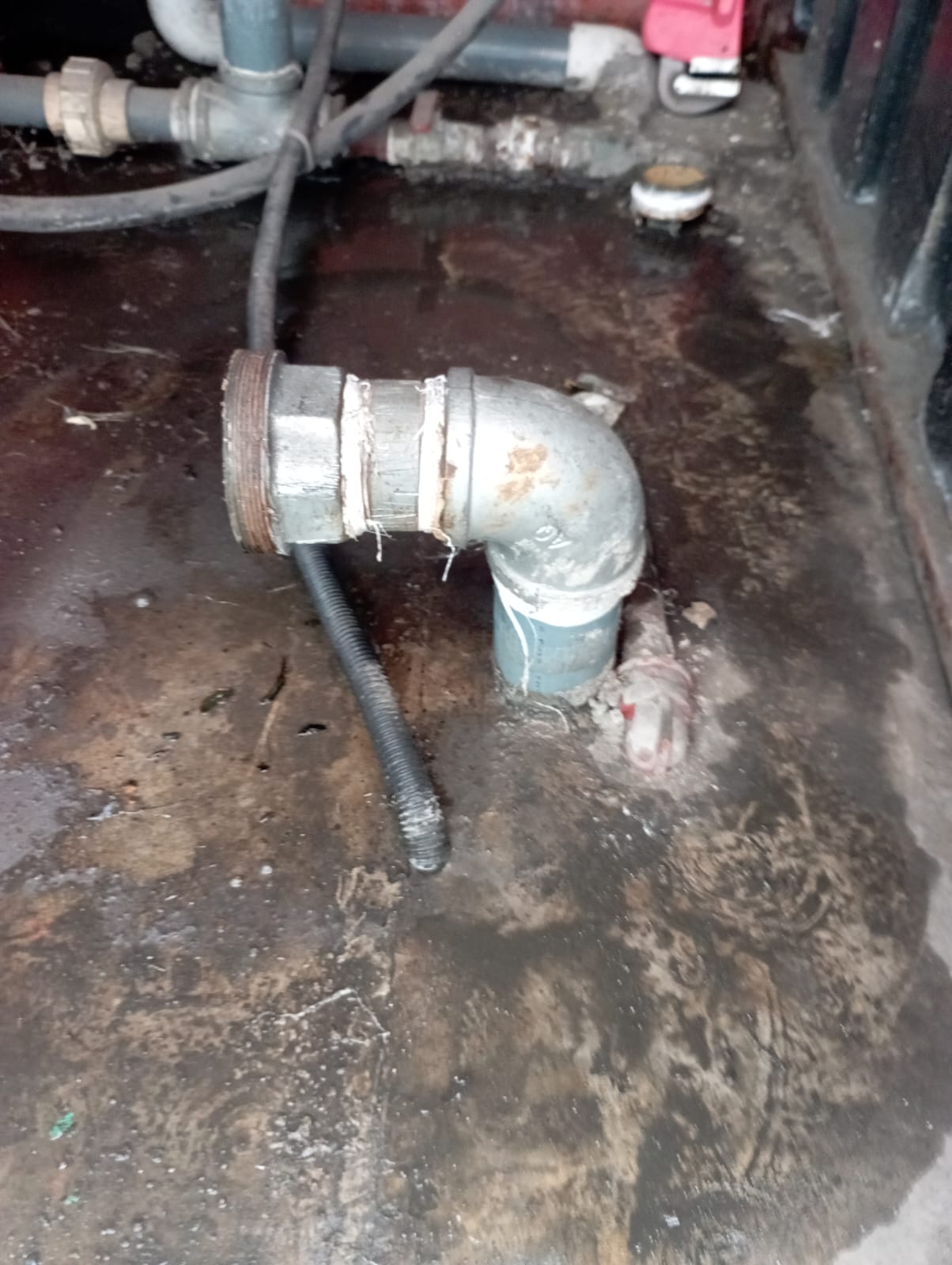

La unión universal de 2" presenta óxido ferroso activo en hilos de rosca. Provoca descebado y pérdida de rendimiento.

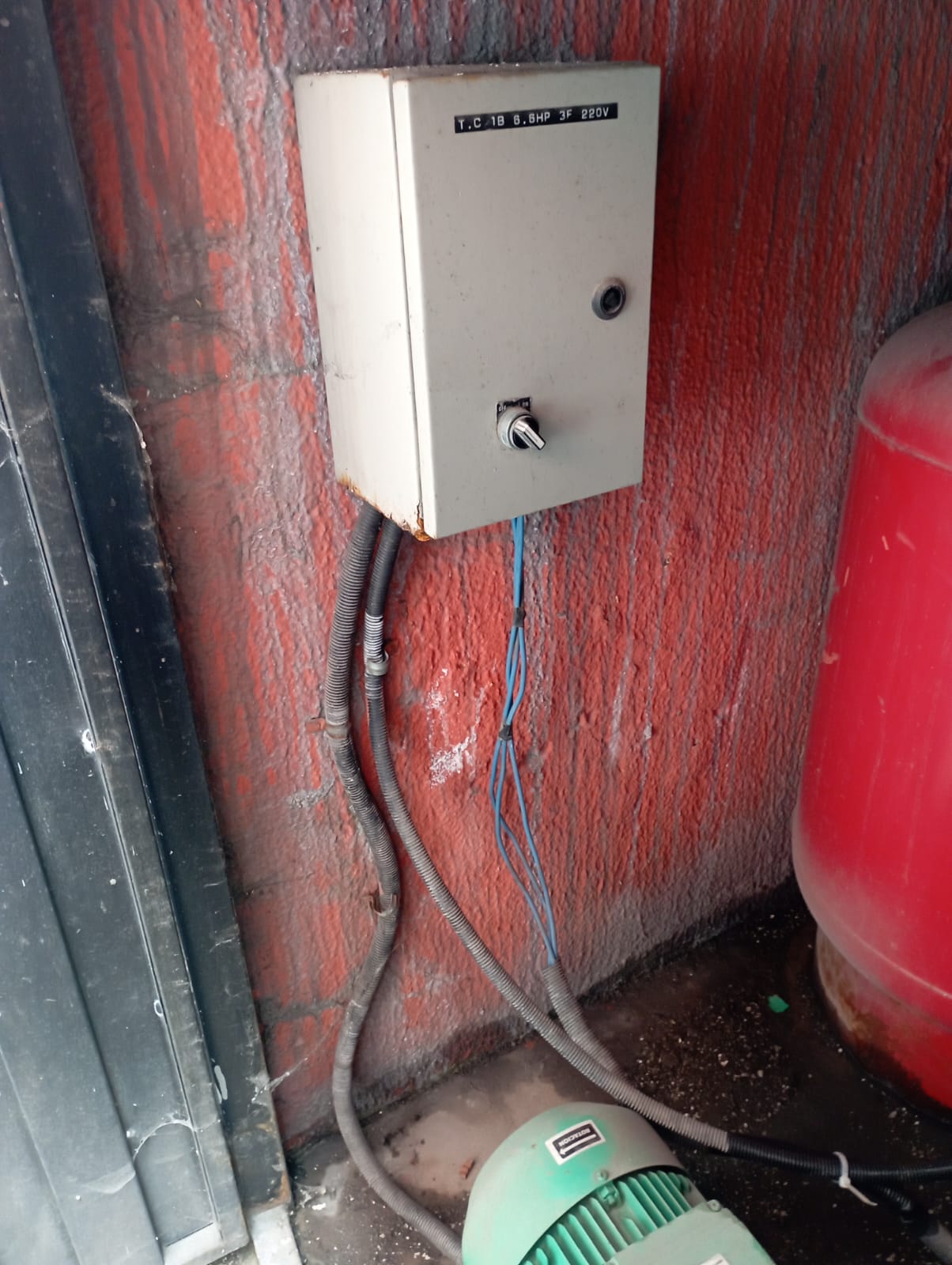

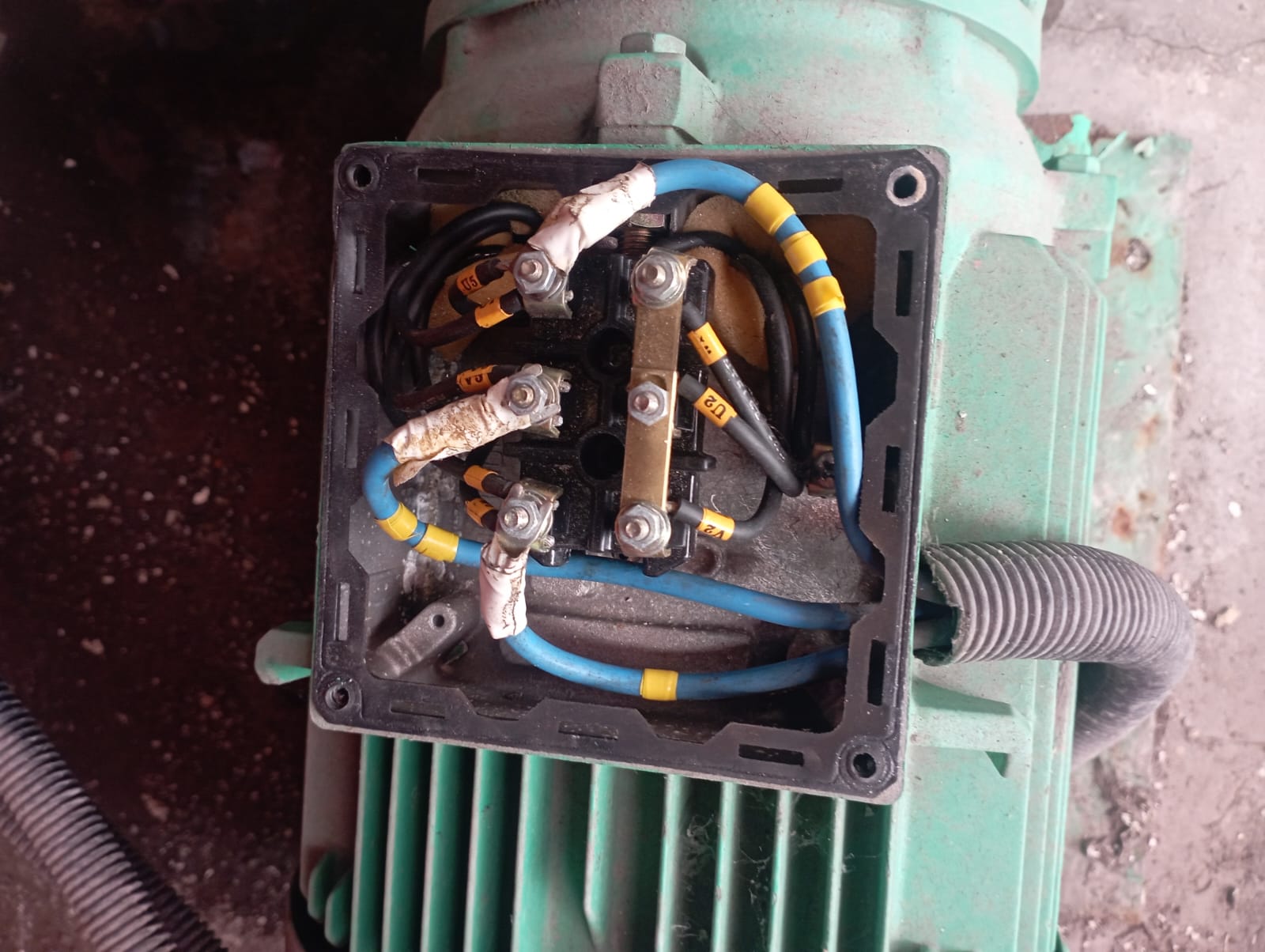

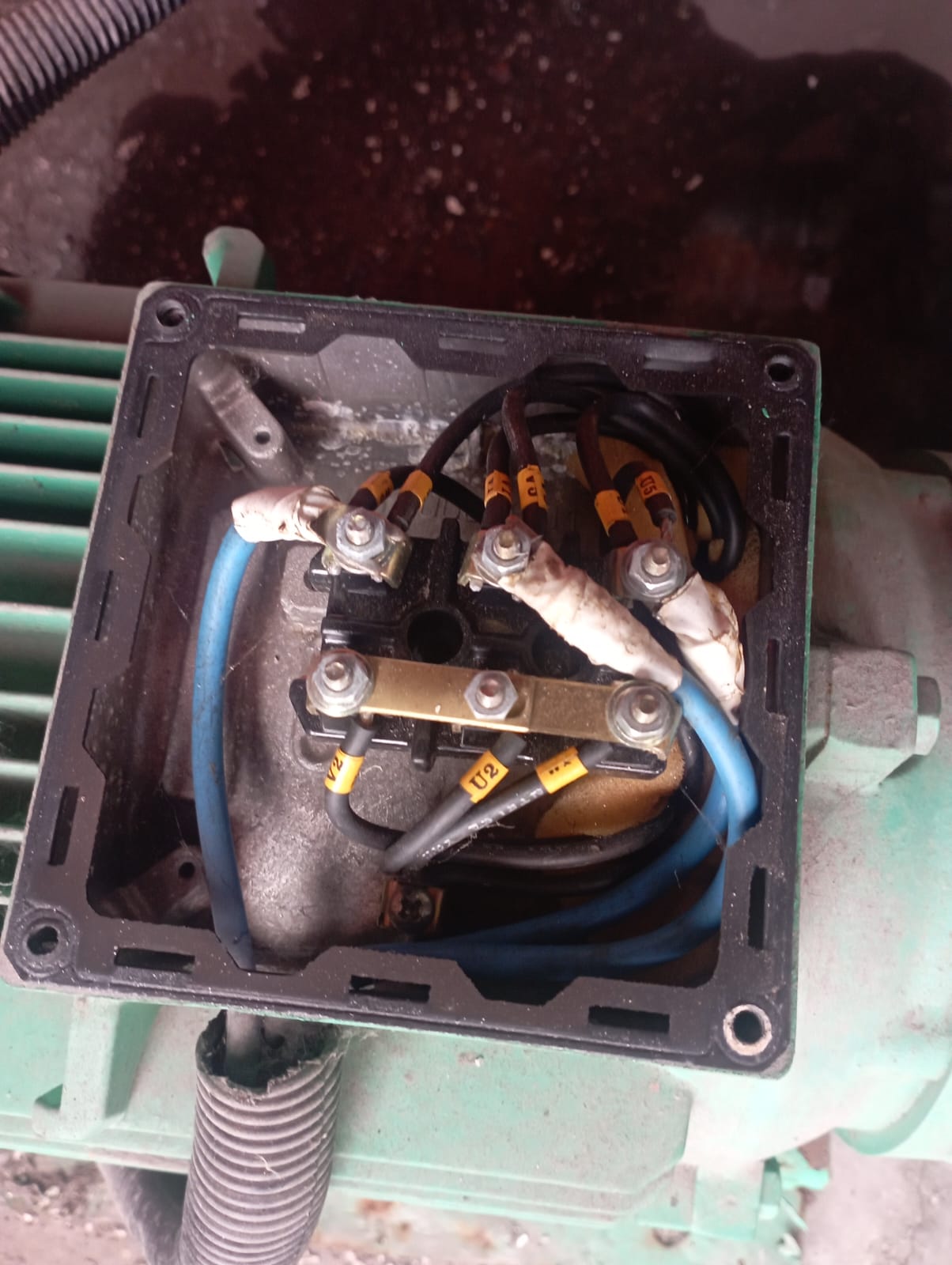

Humedad en Caja Eléctrica
Se detectó condensación de humedad en bornes. Requiere medición de aislamiento Megger (>10 MΩ) preventivo.

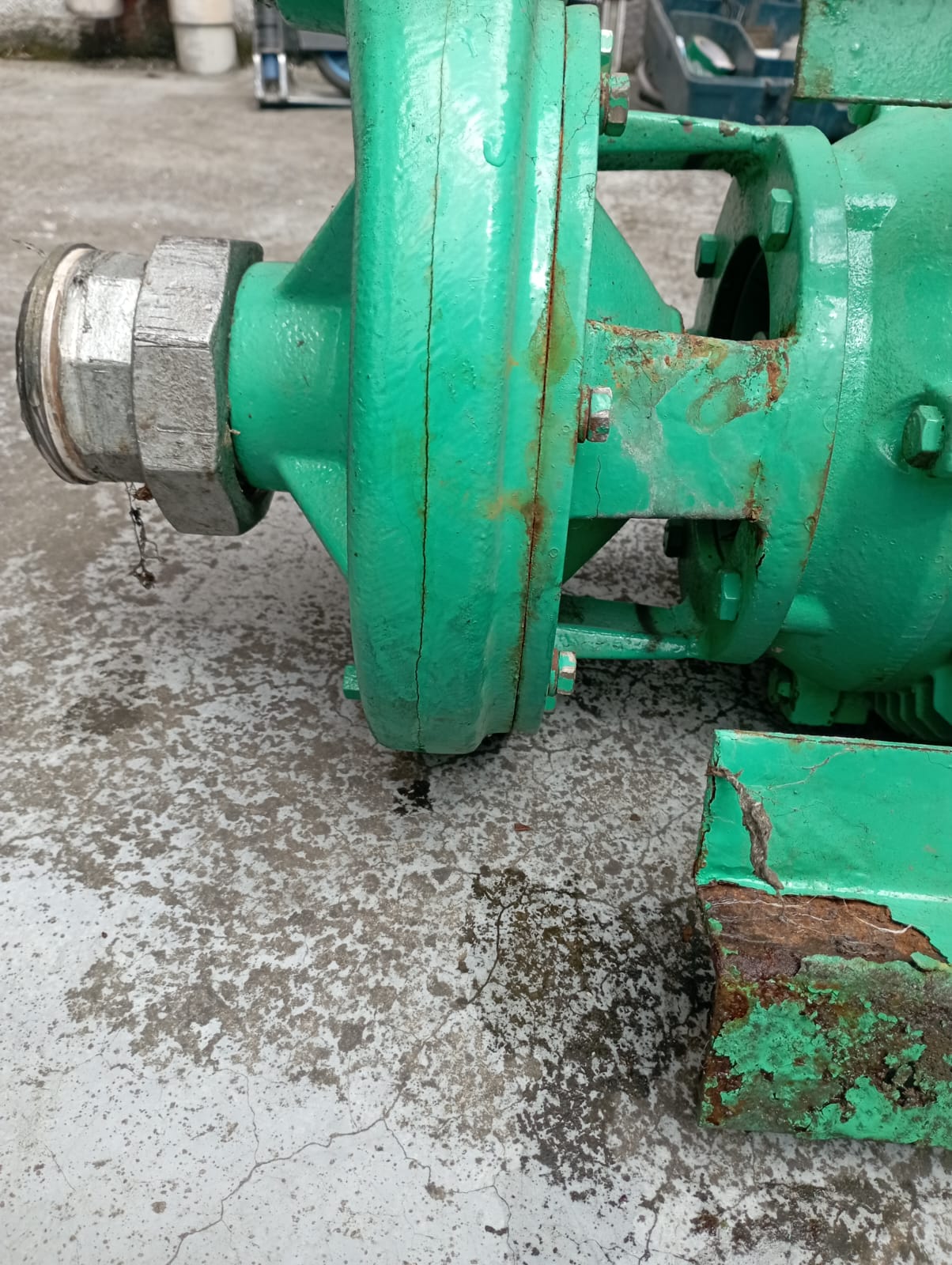

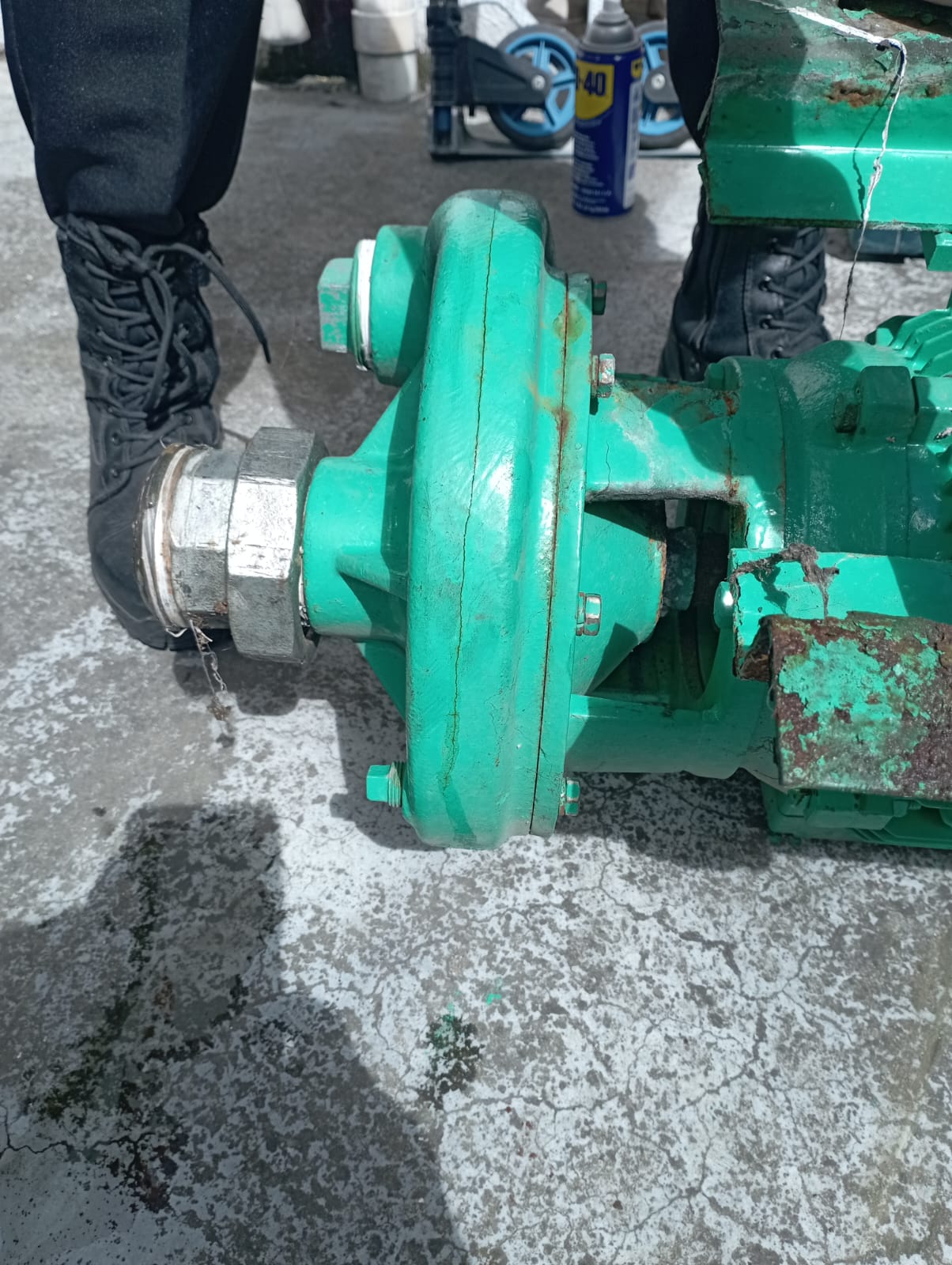

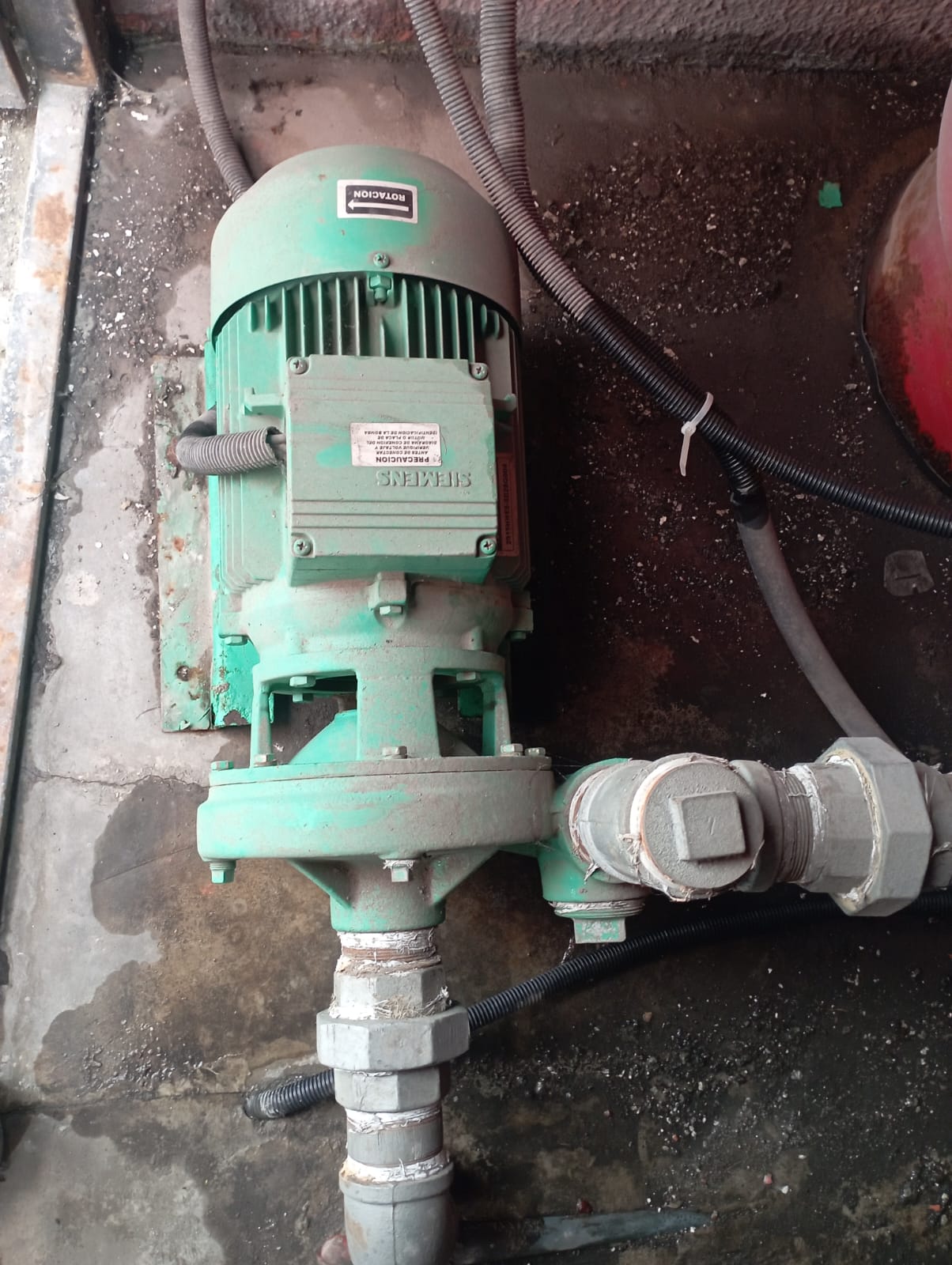

Estado de la Voluta
Voluta de fundición e impulsor de bronce en buen estado. Requieren limpieza de óxido y cambio obligatorio de O-ring.
